广泛应用于高频大功率开关电源中的输出滤波电抗器及某些不间断电源中的主变压器。
0769-88736966 在线定制
咨询热线：
0769-88736966
手机：13798986448
邮箱：591786090@qq.com
QQ：523441324
地址：东莞市高埗镇冼沙四二工业区
扫一扫关注我们
性能特点：

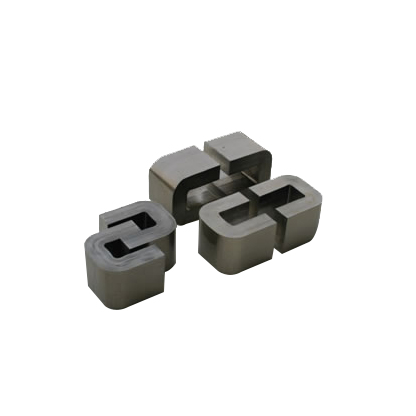

用铁基非晶带材制造，具有高饱和磁感应强度、高磁导率、
低损耗（是硅钢片的1/5-1/10)、低矫顽力和良好的温度稳定性。
铁芯规格 | 铁芯叠厚 | 窗口宽度（最小） | 窗口长度 (最小) | 铁芯高度 | 铁芯宽度 | 铁芯长度 | 磁路 长度 | 铁芯有效 截面积 | 窗口面积 | 面积乘积 | ||||
a(mm) | ± | b(mm) | c(mm) | d(mm) | + | e(mm) | ± | f(mm) | ± | lm(cm) | Ac(cm2) | Wa(cm2) | Ap(cm4) | |
078025015040 | 15 | 0.8 | 25 | 78 | 40 | 0.5 | 55 | 1 | 108 | 2 | 25.3 | 4.8 | 19.5 | 93.6 |
080040013020 | 13 | 0.8 | 40 | 80 | 20 | 0.5 | 66 | 1 | 106 | 2 | 28.1 | 2.1 | 32.0 | 67.2 |
084035022025 | 22 | 1 | 35 | 84 | 25 | 0.5 | 79 | 1 | 128 | 3 | 30.7 | 4.4 | 29.4 | 129.4 |
084035022025 | 29.4 | 0.5 | 32.5 | 79.5 | 30 | 0.5 | 91.3 | 1 | 139.5 | 1 | 30.7 | 6.0 | 25.8 | 155.0 |
088045026030 | 26 | 1 | 45 | 88 | 30 | 0.5 | 97 | 1 | 140 | 4 | 34.8 | 6.2 | 39.6 | 245.5 |
088045026030 | 31.5 | 0.5 | 41 | 84 | 35 | 0.5 | 104 | 1 | 150.4 | 1 | 34.8 | 8.2 | 34.4 | 282.4 |
088045026040 | 26 | 1 | 45 | 88 | 40 | 0.5 | 97 | 1 | 140 | 4 | 34.8 | 8.3 | 39.6 | 328.7 |
088045026040 | 31.5 | 0.5 | 41 | 84 | 45.2 | 0.5 | 104 | 1 | 150.4 | 1 | 34.8 | 10.6 | 34.4 | 365.1 |
